Schéma d’un silencieux moto : intérieur et fonctionnement

À l’intérieur d’un silencieux moto à absorption, les gaz traversent généralement un tube perforé entouré d’une garniture acoustique. Les perforations laissent une partie de l’énergie sonore atteindre la laine, qui la dissipe sous forme de chaleur, tandis que le flux principal continue vers la sortie. Tous les silencieux ne suivent pas ce schéma : certains utilisent des chambres, des cloisons et des changements de direction, ou combinent les deux principes.

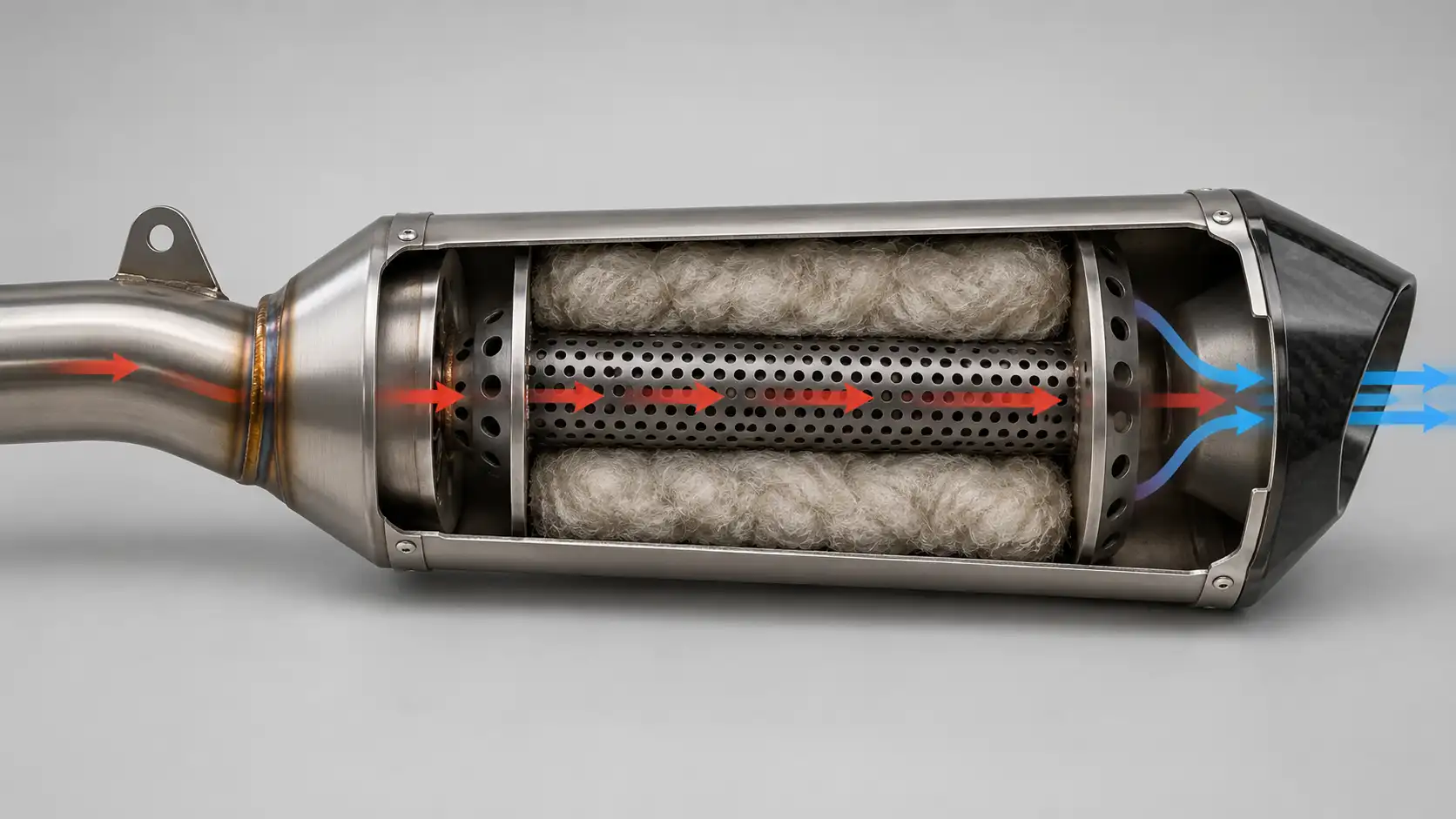

Les éléments visibles sur le schéma

L’image représente une architecture directe courante sur les silencieux sportifs. Un silencieux d’origine peut cacher plusieurs chambres, un catalyseur, une valve ou une double enveloppe. Le seul aspect extérieur ne révèle donc pas exactement l’intérieur.

Le trajet des gaz d’échappement

Lorsque la soupape d’échappement s’ouvre, les gaz sous pression forment une impulsion qui entre dans le collecteur. Cette impulsion se déplace plus vite que la masse moyenne des gaz et génère des ondes de pression. Les tubes, raccords et variations de section réfléchissent une partie de ces ondes.

Dans un silencieux à passage direct, les gaz restent principalement dans le tube central. Les trous ne les font pas tous traverser la laine : ils mettent surtout le champ acoustique en communication avec le matériau absorbant. À la sortie, la pression se rapproche de celle de l’atmosphère et le jet se mélange à l’air.

Comment la garniture réduit-elle le bruit ?

La laine de verre haute température, la fibre minérale, le basalte ou d’autres matériaux spécifiques créent un réseau poreux. Les oscillations de l’air y subissent frottement et pertes visqueuses. Une partie de l’énergie acoustique devient une très faible quantité de chaleur.

La garniture agit particulièrement sur des fréquences moyennes et hautes. Elle ne supprime pas toutes les basses fréquences, plus difficiles à atténuer dans un volume compact. Épaisseur, densité, longueur, diamètre du noyau et taux de perforation sont calculés ensemble.

Une laine trop compacte laisse moins pénétrer l’onde ; trop lâche, elle se déplace et se dégrade. Remplir « le plus possible » n’est donc pas une bonne méthode de reconditionnement.

Silencieux à absorption, à chambres ou hybride

Un silencieux à chambres force les ondes à se diviser, se réfléchir et parfois s’annuler partiellement. Les gaz peuvent changer de direction. Cette construction est fréquente lorsque le fabricant doit satisfaire des limites sonores sur une large plage.

Le rôle du tube perforé

Le noyau maintient un passage mécanique stable et protège la laine du jet direct. Le diamètre des trous, leur nombre et leur répartition influencent le couplage acoustique. Des perforations trop rares utilisent mal la garniture ; une structure trop ouverte peut manquer de résistance.

La calamine peut réduire l’ouverture sur certains moteurs, surtout deux-temps. Un tube fissuré ou déplacé laisse les gaz attaquer directement la laine, qui se consume ou sort par l’embout. Une cartouche qui crache des fibres doit être arrêtée et inspectée.

Le dB-killer est-il une partie du silencieux ?

Oui lorsqu’il est prévu par la conception. Il peut se placer à la sortie ou à l’entrée et prendre la forme d’un tube, d’un cône ou d’un ensemble plus complexe. Il réduit la section effective et modifie les ondes, pas seulement le volume sonore maximal.

Retirer ou remplacer la chicane change bruit, débit et statut d’homologation. Une pièce trop restrictive augmente la perte de charge et la température ; une pièce bricolée peut se détacher. Le guide dB-killer et chicane moto détaille diamètre, fixation et légalité.

Où se trouve le catalyseur ?

Il n’existe pas de position universelle. Le catalyseur peut être proche du moteur dans le collecteur, dans une boîte sous le moteur, dans le raccord ou intégré à une partie du silencieux. Il se reconnaît par sa structure en nid d’abeille, mais ne doit pas être démonté pour simple inspection.

Le catalyseur transforme chimiquement certains polluants lorsque sa température est suffisante. Il ne remplace pas la garniture acoustique, même s’il atténue aussi une partie du son. Le supprimer modifie émissions, conformité, chaleur et parfois signal des sondes.

À quoi sert une valve d’échappement ?

Une valve commandée par câble ou moteur électrique modifie la section à certains régimes et charges. Elle aide à respecter le bruit, à gérer les ondes et parfois la réponse moteur. La réduire à un dispositif créant de la « contre-pression » est trop simpliste.

Une valve grippée peut provoquer voyant, bruit, perte de puissance ou comportement irrégulier. Ne la bloquez pas ouverte sans comprendre la stratégie et la législation. Contrôlez câbles, servo et calibration selon le manuel.

Le mythe de la contre-pression

Un moteur n’a pas besoin d’une obstruction arbitraire. Il a besoin d’une évacuation et d’une dynamique d’ondes adaptées à son remplissage, ses soupapes et sa plage de régime. Une ligne trop restrictive augmente les pertes ; une ligne très ouverte mais mal dimensionnée peut dégrader le couple ou la stabilité du mélange.

Longueur, diamètre, conicité, collecteur et synchronisation des impulsions comptent. Le comparatif pot moto court ou long explique pourquoi la longueur visible de la cartouche ne résume pas la longueur acoustique du système.

Comment les ondes influencent-elles le couple ?

À chaque changement de section ou extrémité, une onde est partiellement réfléchie. Si une onde de basse pression revient pendant le croisement des soupapes, elle peut aider l’évacuation et le remplissage. Si le timing est mauvais, elle peut repousser des gaz.

La vitesse des ondes dépend surtout de la température et du gaz, tandis que la phase dépend de la longueur et du régime. Une géométrie optimisée pour une zone ne l’est pas partout. Les constructeurs utilisent volumes, collecteurs et valves pour élargir le compromis.

Pulsation de gaz et onde sonore ne sont pas la même chose

La masse de gaz progresse dans le tube, mais l’information de pression se déplace beaucoup plus vite. On peut l’imaginer comme une compression qui voyage et se réfléchit. C’est pourquoi une modification placée loin de la soupape peut encore influencer ce qui se passe au cylindre.

Le régime détermine la fréquence de répétition des impulsions, tandis que le nombre de cylindres et l’ordre d’allumage structurent le motif. Un bicylindre irrégulier, un quatre cylindres à vilebrequin différent ou un monocylindre ne demandent pas exactement les mêmes volumes.

Le silencieux doit atténuer cette énergie sans créer une restriction excessive. Les fabricants travaillent sur plusieurs harmoniques : réduire une seule fréquence peut en rendre une autre plus perceptible.

Résonateur de Helmholtz et volumes accordés

Un volume relié au conduit par un col peut agir comme un résonateur de Helmholtz. À une plage donnée, l’air du col oscille contre la compressibilité du volume et absorbe ou oppose une fréquence. Ce principe peut être intégré dans une boîte intermédiaire ou une chambre.

La fréquence dépend du volume, de la section et de la longueur du col. Agrandir un trou ou supprimer une cloison change l’accord ; ce n’est pas seulement « libérer le passage ». Plusieurs volumes et tubes peuvent élargir l’atténuation.

Les silencieux modernes combinent parfois absorption, expansion et résonateurs afin de respecter une mesure de passage sans produire un son désagréable au régime de croisière.

Décibels, tonalité et perception

Le niveau en décibels décrit une pression acoustique selon une méthode, une distance et une pondération. Il ne résume pas le caractère sonore. Deux silencieux mesurés au même niveau peuvent paraître très différents si l’un concentre les basses fréquences et l’autre les fréquences aiguës.

La tonalité dépend du moteur, du collecteur, de l’ordre d’allumage, des chambres, de la longueur et de la sortie. Une cartouche courte n’offre pas automatiquement un son plus grave. Elle réduit souvent le volume disponible pour absorber certaines fréquences.

Un bourdonnement à vitesse constante, appelé drone, vient d’une fréquence renforcée dans les conditions de croisière. Modifier une chicane peut l’aggraver même si le bruit mesuré au ralenti paraît acceptable.

Pourquoi le diamètre interne est-il important ?

Une section très petite augmente la vitesse et la perte de charge à haut débit. Une section très grande réduit certaines vitesses mais modifie l’amplitude et le timing des ondes. Le meilleur diamètre dépend de la cylindrée, du régime, de la longueur et de tout le collecteur.

Le diamètre extérieur annoncé ne donne pas le passage interne. Un adaptateur 51 mm peut mener à un noyau plus étroit, et un dB-killer possède encore une autre section. Comparer seulement le raccord ne prédit ni bruit ni performances.

Les transitions doivent être progressives lorsque la conception le prévoit. Une marche brusque crée turbulence et réflexion. Cela peut être volontaire pour l’acoustique, mais un adaptateur mal placé ajoute une discontinuité non calculée.

Chicanes fixes, tubes et cloisons

Une chicane fixe peut être soudée à l’intérieur et ne doit pas être confondue avec un dB-killer amovible. Elle redirige les gaz ou crée une chambre. La percer modifie structure, bruit et conformité et peut laisser des copeaux dans la ligne.

Les cloisons sont soumises aux vibrations et cycles thermiques. Une soudure cassée produit un bruit métallique qui varie avec le régime. Comme la pièce est interne, serrer les supports extérieurs ne résout pas le problème.

Ce que révèle le type de bruit

Le son ne localise pas toujours la panne. Une fissure au collecteur peut résonner dans la cartouche et sembler venir de l’arrière. Contrôlez la ligne entière à froid.

Température de l’enveloppe et état de la laine

Une garniture en bon état isole partiellement l’enveloppe. Lorsqu’elle se tasse ou disparaît, un jet chaud peut frapper directement un côté, créer une tache et endommager le carbone. Une température externe qui augmente progressivement est un indice, pas une mesure définitive.

Un moteur trop riche, un raté ou un catalyseur en défaut peut aussi surchauffer une cartouche intacte. Réparer la laine sans corriger la combustion conduit à une nouvelle dégradation. Comparez la température avec le comportement moteur et la page dédiée à la chaleur.

Comment un silencieux est-il dimensionné ?

Le concepteur fixe d’abord les contraintes : débit maximal, niveau sonore, fréquences gênantes, volume disponible, masse, température, durabilité et homologation. Il choisit ensuite diamètre, longueur, volumes, perforation, densité de laine et sortie.

Des simulations d’écoulement et d’acoustique sont complétées par des essais au banc et des mesures de passage. La durabilité compte autant que le son neuf : la laine et les fixations doivent résister à des milliers de cycles.

C’est pourquoi une copie extérieure ne garantit pas le même résultat. Deux cartouches de forme identique peuvent avoir un noyau, une laine et des soudures très différents.

Entretien préventif de la cartouche

• contrôler régulièrement rivets, ressorts, collier et support ;
• surveiller l’augmentation de bruit et les fibres en sortie ;
• réparer rapidement une fuite qui chauffe l’enveloppe ;
• nettoyer avec un produit compatible au matériau ;
• respecter l’intervalle de reconditionnement du fabricant ;
• ne pas diriger d’eau à haute pression dans la sortie ;
• conserver dB-killer et pièces d’homologation conformes.

Une fixation arrière desserrée laisse la cartouche vibrer et fatigue le raccord. Un support trop serré sous contrainte produit le même résultat. L’entretien acoustique et l’entretien mécanique sont donc liés.

Pourquoi un silencieux devient-il plus bruyant ?

• garniture tassée, brûlée ou expulsée ;
• noyau perforé fissuré ;
• rivet, embout ou enveloppe desserré ;
• cloison interne cassée ;
• dB-killer absent ou desserré ;
• fuite au raccord ou à une soudure ;
• corrosion et perforation.

Une augmentation progressive suggère souvent la garniture ou la corrosion ; un changement soudain après un choc oriente vers fixation, fissure ou chicane. Un bruit métallique au ralenti peut venir d’une cloison ou d’un pare-chaleur.

Quand faut-il remplacer la laine ?

Uniquement si la cartouche est conçue pour être reconditionnée et selon l’intervalle ou les signes indiqués par le fabricant. Les motos de compétition et certains silencieux à absorption demandent un entretien plus fréquent que les silencieux routiers sertis ou soudés.

Les signes possibles sont bruit accru, fibres à la sortie, enveloppe très chaude ou coloration localisée. Ils ne sont pas spécifiques : une fuite ou un mélange anormal peut produire des symptômes proches.

Comment reconditionner un silencieux démontable ?

1. Obtenir le kit et la procédure exacts du fabricant.
2. Déposer la cartouche froide en conservant l’alignement des pièces.
3. Porter gants, manches et protection respiratoire adaptés aux fibres.
4. Inspecter noyau, soudures, embouts et enveloppe.
5. Enrouler ou placer la densité prescrite sans vides ni compression excessive.
6. Utiliser rivets, bande et mastic prévus par le kit.
7. Remonter, aligner et contrôler l’étanchéité.

N’ouvrez pas une cartouche soudée, catalytique ou en carbone sans procédure. Les fibres irritent et l’enveloppe peut perdre sa résistance. Un atelier spécialisé garantit la densité et la fermeture.

Silencieux carbone, titane, inox ou aluminium

Le matériau externe influence poids, transfert thermique, corrosion et réparation, mais pas à lui seul le principe acoustique. Deux cartouches en titane peuvent avoir des noyaux et volumes très différents. Le carbone isole davantage l’extérieur mais sa résine souffre si la laine disparaît.

Une enveloppe carbone blanchie ou délaminée doit être inspectée, pas polie comme un métal. L’inox résiste mieux à la corrosion mais peut se colorer. L’aluminium léger conduit bien la chaleur et peut marquer. Suivez l’entretien propre à la finition.

Silencieux deux-temps et quatre-temps

Sur un deux-temps, la chambre d’expansion en amont joue un rôle majeur dans les ondes et le remplissage. Le silencieux terminal atténue surtout le bruit et peut s’encrasser d’huile et de calamine. Le reconditionnement suit une méthode spécifique.

Sur un quatre-temps, le collecteur et ses jonctions gèrent également les pulsations, mais l’huile ne fait pas partie de la combustion normale. N’appliquez pas une procédure de décalaminage deux-temps à une cartouche quatre-temps catalytique.

Silencieux d’origine et adaptable

Le silencieux d’origine est développé avec admission, cartographie, catalyseur, bruit de passage et durabilité. Il peut être plus lourd car il combine chambres, acier double peau et contraintes de production. Un adaptable peut gagner du poids et changer le son, mais doit correspondre au modèle.

Un diamètre 38-51 mm ne suffit pas à garantir support, angle, dégagement et homologation. Avant remplacement, consultez le guide pour installer un silencieux moto.

Comment identifier son architecture sans le couper ?

Consultez vue éclatée, manuel de pièces, fiche de reconditionnement et brevet du fabricant. Une lampe permet seulement de voir une partie de la sortie froide ; n’introduisez pas d’objet qui pourrait se coincer ou abîmer le catalyseur.

Une cartouche rivetée avec kit de laine disponible est probablement démontable. Une pièce soudée ou sertie ne l’est pas nécessairement. Le poids et le son ne prouvent pas l’architecture.

Fuite interne ou externe

Une fuite externe laisse des gaz sortir par un raccord, une soudure ou des rivets. Une défaillance interne change le son sans trace extérieure : laine absente, cloison cassée ou noyau fissuré. Les deux peuvent coexister.

Inspectez à froid et cherchez suie, jeu et fissure. Ne bouchez pas la sortie et ne passez pas la main autour d’un tube chaud. Consultez le diagnostic de fuite d’échappement moto.

Homologation et construction interne

L’homologation porte sur une configuration. Modifier dB-killer, catalyseur, chambres ou noyau peut annuler la conformité même si le silencieux conserve son marquage. Une soudure ou un rivet n’autorise pas une transformation routière.

Vérifiez la référence et le véhicule couverts. Le guide sur l’échappement moto homologué explique marquage, certificat et configuration.

Questions fréquentes

Qu’y a-t-il à l’intérieur d’un silencieux moto ?

Selon le modèle : tube perforé et laine, chambres et cloisons, ou architecture hybride. Un catalyseur ou une valve peut aussi être présent ailleurs dans la ligne.

À quoi servent les trous dans le tube central ?

Ils couplent l’énergie acoustique à la garniture autour du noyau tout en laissant le flux principal traverser.

La laine bloque-t-elle les gaz ?

Non dans une cartouche directe : elle entoure le tube perforé. Les gaz passent principalement au centre.

Pourquoi le silencieux contient-il des chambres ?

Elles divisent et réfléchissent les ondes afin d’atténuer certaines fréquences dans un volume compact.

Le dB-killer est-il seulement un bouchon ?

Non. Sa longueur, sa section et sa forme participent à l’atténuation et au fonctionnement prévu.

Où se trouve le catalyseur sur une moto ?

Dans le collecteur, une boîte intermédiaire, le raccord ou parfois le silencieux. Consultez la vue éclatée du modèle.

Pourquoi une valve se trouve-t-elle dans l’échappement ?

Elle aide à gérer bruit, ondes, réponse et émissions selon le régime et la charge.

Un moteur a-t-il besoin de contre-pression ?

Il a besoin d’une ligne bien dimensionnée et d’ondes adaptées, pas d’une obstruction arbitraire.

Pourquoi la laine sort-elle par le pot ?

Elle peut être brûlée ou poussée à travers un noyau endommagé. Arrêtez et reconditionnez selon le fabricant.

Quand remplacer la garniture ?

À l’intervalle ou lorsque les signes prescrits apparaissent, uniquement sur un modèle reconditionnable.

Peut-on mettre n’importe quelle laine ?

Non. Température, densité et matériau doivent correspondre au kit ; une laine domestique est inadaptée.

Pourquoi le pot devient-il plus bruyant avec le temps ?

Garniture usée, fuite, rivets, corrosion, cloison ou dB-killer peuvent modifier le son.

Un silencieux carbone fonctionne-t-il différemment ?

L’enveloppe change le poids et la chaleur, mais l’architecture interne peut rester à absorption ou hybride.

Peut-on regarder dedans avec une caméra ?

Oui à froid avec un endoscope adapté, sans forcer ni toucher catalyseur et garniture. L’image reste partielle.

Peut-on couper le silencieux pour comprendre sa construction ?

Pas s’il doit être réutilisé. Couper détruit résistance, étanchéité et conformité ; consultez plutôt la documentation.

Une chicane retirée donne-t-elle plus de puissance ?

Pas automatiquement. Elle change bruit et débit ; le résultat dépend de toute la ligne et de la cartographie.

Pourquoi un silencieux d’origine est-il lourd ?

Chambres, double peau, catalyseur éventuel, durabilité et exigences sonores ajoutent matière et complexité.

Le silencieux réduit-il toutes les fréquences pareillement ?

Non. Absorption, volumes et réflexions ciblent différemment basses, moyennes et hautes fréquences.

Ce qu’il faut retenir

Le silencieux transforme le bruit grâce à l’absorption, aux réflexions ou aux deux. Dans une cartouche directe, le noyau perforé guide les gaz tandis que la laine dissipe une partie de l’énergie sonore. Le dB-killer, les chambres, la valve et le catalyseur ont des fonctions distinctes. Une ligne performante n’est pas simplement « vide » : sa géométrie et ses ondes doivent correspondre au moteur. Pour replacer chaque élément dans l’ensemble, consultez le guide échappement moto.
