Diamètre de raccord d’un silencieux moto : mesurer sans erreur

Le diamètre de raccord d’un silencieux moto se contrôle avec trois mesures : le diamètre extérieur du tube qui entre, le diamètre intérieur de la pièce qui le reçoit et la profondeur d’emboîtement disponible. Une mention « 51 mm » ne suffit pas : il faut encore vérifier le sens mâle/femelle, la bague éventuelle, la plage du collier, l’alignement de la patte et les dégagements autour de la moto.

Les trois mesures à noter avant l’achat

Commencez par identifier quelle pièce s’insère dans l’autre. Sur certaines motos, le tube intermédiaire entre dans l’entrée du silencieux ; sur d’autres, un manchon du silencieux entre dans le tube de liaison. Mesurez ensuite le diamètre de la partie mâle, le diamètre de la partie femelle et la longueur sur laquelle elles peuvent se chevaucher.

Ajoutez le diamètre au niveau du collier si la zone est fendue ou élargie. Une pièce peut sembler compatible à son extrémité mais buter quelques millimètres plus loin sur une soudure, un épaulement ou un tube conique.

Diamètre intérieur et diamètre extérieur : ne pas les confondre

Les plans techniques utilisent souvent les notations « Ø i. » pour intérieur et « Ø e. » pour extérieur. Un tube dont le diamètre extérieur mesure 50,8 mm ne possède pas un passage intérieur de 50,8 mm : l’épaisseur de sa paroi réduit l’ouverture. À l’inverse, une entrée annoncée à 51 mm peut désigner son alésage interne et non son encombrement externe.

Les dessins de pièces LeoVince indiquent séparément ces valeurs parce qu’elles répondent à deux questions différentes. Pour un emboîtement, comparez l’extérieur de la partie mâle avec l’intérieur de la partie femelle. Comparer deux diamètres extérieurs ne permet pas de conclure.

Comprendre le raccord mâle/femelle

Imaginez deux tubes télescopiques. Le tube mâle doit pouvoir pénétrer dans le tube femelle avec un jeu contrôlé. Le collier réduit ensuite la zone fendue de la pièce extérieure, ou serre un manchon prévu, afin de maintenir l’assemblage et limiter les fuites. Une bague en graphite ou métallique peut combler une différence dimensionnelle précise.

Le sens est important. Un adaptateur 54 vers 44,45 mm, comme certaines entrées universelles documentées par LeoVince, n’est pas une simple liste de deux chiffres : chaque côté a un diamètre, une orientation et une fonction déterminés. Demandez toujours un dessin ou une photo cotée.

Diamètre nominal et diamètre réellement mesuré

Un produit commercialisé comme 51 mm peut mesurer légèrement différemment selon la tolérance, l’épaisseur du revêtement, la méthode de fabrication et le point de lecture. Dans l’univers anglo-saxon, deux pouces valent exactement 50,8 mm ; cette dimension est souvent arrondie à 51 mm dans une annonce.

Cela ne signifie pas qu’une entrée marquée 51 acceptera sans contrôle tous les tubes 50, 50,8 ou 51 mm. Le jeu nécessaire dépend de la construction : tube fendu, bague, manchon, joint, collier et profondeur. Un écart qui semble minime au chiffre peut produire un assemblage trop serré ou trop lâche.

Quel outil utiliser ?

Un pied à coulisse suffisamment grand et en bon état est l’outil le plus pratique. Ses becs extérieurs mesurent un tube mâle ; ses becs intérieurs mesurent un alésage. Vérifiez le zéro avant usage et gardez l’outil perpendiculaire à l’axe de mesure. Un modèle numérique facilite la lecture mais n’améliore pas une mauvaise position.

Prévoyez aussi une lampe, un chiffon, une brosse non agressive, un marqueur et une règle pour la profondeur. Le système doit être complètement froid. Ne mesurez pas sur une couche de suie épaisse, une bavure ou une zone écrasée par l’ancien collier.

Préparer la zone de mesure

Nettoyez uniquement ce qui fausse la lecture : suie friable, boue et dépôt superficiel. N’enlevez pas de métal avec une lime ou un abrasif pour obtenir le chiffre attendu. Si le tube est peint, chromé ou revêtu, notez que la surface fait partie de la dimension réelle d’assemblage.

Inspectez le bord. Une chute peut l’avoir ovalisé ; un serrage excessif peut avoir créé deux méplats ; une fente peut s’être refermée. Dans ces cas, une mesure unique au point le plus accessible n’est pas représentative.

Mesurer le diamètre extérieur au pied à coulisse

1. Placez les grands becs sur la zone qui entrera réellement dans le raccord.
2. Gardez-les perpendiculaires à l’axe du tube, sans biais.
3. Fermez jusqu’au contact, sans écraser ni forcer.
4. Lisez la valeur au dixième de millimètre utile.
5. Tournez l’outil d’environ 90° et mesurez à nouveau.
6. Répétez plus près et plus loin du bord si la zone paraît conique.

Notez chaque résultat, par exemple « extérieur 50,8 × 50,6 mm ». Deux valeurs différentes révèlent une légère ovalisation. Une différence importante demande une remise en état ou le remplacement de la pièce, pas un collier plus fort.

Mesurer le diamètre intérieur

Introduisez les petits becs dans l’ouverture puis écartez-les jusqu’au contact des deux parois opposées. Ils doivent rester dans le même plan et ne pas s’appuyer sur une bavure. Relevez la valeur, tournez de 90° et recommencez. Mesurez suffisamment loin du chanfrein pour lire l’alésage utile.

Si l’entrée comporte une bague, décidez d’abord si elle reste en place dans le montage final. Mesurer avec puis commander sans la bague, ou l’inverse, conduit à une incompatibilité. Une bague graphite usée peut aussi donner un diamètre trompeur et devoir être remplacée.

Détecter un tube ovalisé

Un tube rond donne des valeurs proches dans plusieurs directions. S’il mesure 51,2 mm horizontalement et 49,8 mm verticalement, le problème n’est pas une « taille 50 ou 51 », mais une ovalisation. Le silencieux peut entrer sur un axe et bloquer sur l’autre, tandis que le collier ne répartira pas sa charge.

Ne redressez pas une pièce fine à coups de marteau. Le risque est de fendre une soudure, marquer un revêtement ou créer un étranglement. Un atelier d’échappement dispose d’outils d’expansion et de calibrage adaptés lorsque la réparation est autorisée.

Mesurer sans pied à coulisse : méthode de secours

Pour un diamètre extérieur inaccessible au pied à coulisse, mesurez la circonférence avec un ruban souple non extensible puis divisez par π, soit environ 3,1416. Une circonférence de 159,6 mm correspond par exemple à environ 50,8 mm. Cette méthode donne une estimation, pas une validation de montage.

Elle devient imprécise sur une zone fendue, conique, bosselée ou ovalisée. Un ruban épais, placé en biais, ajoute encore une erreur. Pour acheter un adaptateur coûteux, faites confirmer la mesure au pied à coulisse par un atelier.

Mesurer la profondeur d’emboîtement

Le diamètre seul ne garantit pas le maintien. Mesurez la longueur droite disponible avant une butée, une soudure, un coude ou un changement de section. Mesurez aussi la longueur de la partie mâle qui peut entrer sans toucher. L’emboîtement doit laisser la patte de fixation s’aligner et le collier travailler sur la zone prévue.

Un tube engagé de quelques millimètres peut sembler tenir au montage statique mais subir un fort effet de levier, fuir ou se déboîter. À l’inverse, l’enfoncer au-delà de la butée prévue peut obstruer partiellement le passage ou déplacer tout le silencieux vers la roue.

Fentes, épaulements et zones de collier

Une entrée femelle fendue se contracte sous le collier dans une plage limitée. Le collier doit couvrir la zone conçue pour serrer, généralement derrière le bord mais avant la fin des fentes selon la notice. Placé trop au bord, il déforme l’extrémité ; trop loin, il peut ne pas réduire la partie emboîtée.

Un épaulement intérieur sert parfois de butée. Un cordon de soudure peut réduire localement l’alésage. Inspectez avec une lampe et comparez le dessin technique. Ne meulez pas une soudure structurelle pour gagner quelques dixièmes.

Rôle de la bague ou du joint graphite

Certains raccords utilisent une bague graphite qui assure centrage et étanchéité entre deux diamètres métalliques différents. Elle possède ses propres dimensions intérieure et extérieure. LeoVince rappelle dans ses notices de ne pas endommager cette bague et de la remplacer lorsque le kit le prévoit.

Une bague écrasée, fendue ou restée collée dans l’ancienne pièce ne se corrige pas avec davantage de pâte. Commandez la référence exacte. Empiler deux bagues ou ajouter une feuille métallique modifie l’alignement et peut se détacher sous l’effet de la chaleur.

Collier : diamètre, forme et plage de serrage

Un collier porte souvent une plage, par exemple 48–51 mm, mais celle-ci doit correspondre au diamètre extérieur de l’assemblage qu’il entoure. Un collier trop grand arrive en butée sans serrer ; trop petit, il ferme de travers ou endommage la vis. Sa largeur doit aussi correspondre à la zone renforcée.

Les colliers à bande, les brides fendues et les colliers moulés ne sont pas interchangeables par apparence. Utilisez la pièce du kit ou la référence approuvée. L’orientation peut éviter un contact avec cadre, béquille ou carénage.

Adaptateur, réducteur, expandeur et tube de liaison

Un adaptateur relie deux géométries définies. Un réducteur passe d’un diamètre plus grand à un plus petit ; un expandeur fait l’inverse ; un tube de liaison peut en plus modifier longueur, angle et position. Dans une fiche sérieuse, les deux diamètres sont accompagnés du sens et idéalement d’un plan.

Évitez de superposer plusieurs cônes universels. Chaque interface ajoute du jeu, une zone de fuite, du poids en porte-à-faux et une possibilité de rotation. Si un raccord simple ne suffit pas, un tube de liaison spécifique au modèle est généralement plus fiable.

Que signifie exactement « silencieux 38–51 mm » ?

Cette expression décrit généralement une plage d’adaptation obtenue avec un manchon conique ou plusieurs bagues, pas une entrée élastique capable de serrer n’importe quel tube entre 38 et 51 mm. Il faut connaître le contenu du kit, le diamètre de chaque côté, la profondeur et le type de collier.

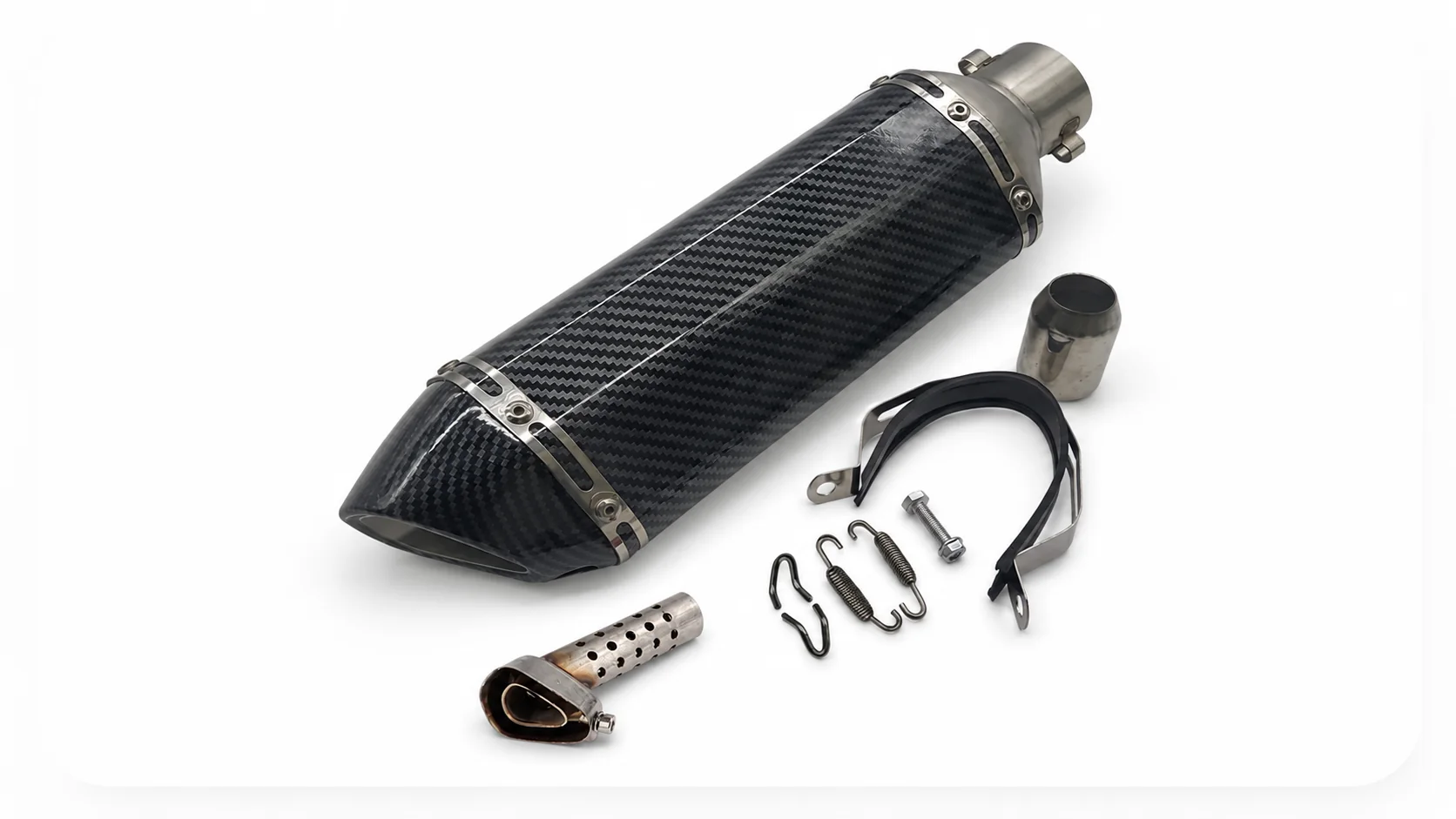

Notre silencieux moto 38–51 mm slip-on comprend un adaptateur et des accessoires visibles sur les photos. Il reste universel à adapter : mesurez le raccord et contrôlez support, angle, espace et statut réglementaire avant commande.

50 mm, 50,8 mm et 51 mm : est-ce pareil ?

Non, même si les annonces mélangent parfois ces valeurs. Deux pouces correspondent à 50,8 mm. Une référence « 51 mm » peut être un arrondi commercial ou une dimension réelle. Une différence de 0,8 ou 1 mm peut être absorbée par un raccord fendu et son collier dans un système conçu pour cela, mais pas par deux tubes rigides non prévus.

Ne choisissez pas en supposant. Demandez si la valeur est intérieure ou extérieure, si elle est nominale ou mesurée, et quelle tolérance l’adaptateur accepte. Les plans du fabricant restent plus fiables qu’un titre d’annonce.

Correspondances pouces et millimètres

Ce tableau sert à décoder une fiche, pas à autoriser un assemblage. Les épaisseurs, tolérances et méthodes de serrage restent nécessaires.

Jeu nécessaire et étanchéité

Un emboîtement métallique a besoin d’un jeu suffisant pour se monter sans forcer, mais assez faible pour être centré et serré. Il n’existe pas une valeur universelle applicable à tous les silencieux. La présence d’une fente, d’une bague ou d’un produit d’étanchéité prescrit change complètement le besoin.

Si le silencieux flotte visiblement avant serrage, si le collier arrive en butée ou si l’assemblage se met de travers, l’adaptateur n’est pas correct. Une pâte d’échappement ne comble pas durablement plusieurs millimètres de jeu et ne remplace pas un support mécanique.

Chevauchement et maintien mécanique

Plus que le chiffre du diamètre, la longueur de contact stabilise l’axe et répartit les efforts. Elle doit correspondre au dessin du fabricant. Le poids de la cartouche, les vibrations et les dilatations thermiques exercent un moment sur le raccord ; la patte arrière ne doit pas être le seul élément qui empêche la rotation.

Marquez à blanc la profondeur prévue puis vérifiez qu’elle est réellement atteinte au montage. Si la patte ne rejoint plus son support lorsque le tube est correctement engagé, le problème est géométrique : mauvais angle, mauvais tube de liaison ou mauvaise référence.

Diamètre compatible, support incompatible

Deux pièces peuvent s’emboîter parfaitement et rester incompatibles. La patte doit tomber face au point de fixation sans traction. La sortie doit respecter le pneu, le bras oscillant, la chaîne, la durite de frein, le repose-pied, la plaque, les clignotants et les bagages sur toute la course de suspension.

Le guide pour installer un silencieux moto couvre la présentation à blanc, l’ordre de serrage et les contrôles après refroidissement. N’agrandissez pas un trou ou ne pliez pas une patte uniquement parce que le diamètre correspond.

Angle du tube et rotation du silencieux

Un adaptateur conique droit ne corrige pas un angle différent. Si l’axe du tube de la moto pointe vers l’extérieur alors que le silencieux doit remonter, il faut un tube de liaison cintré ou orienté. Faire travailler un manchon en biais crée un contact sur un bord et une fuite sur l’autre.

Présentez le système sans serrer et regardez l’alignement depuis l’arrière, le côté et le dessus. Les ressorts doivent tirer dans leur axe ; ils ne servent pas à ramener deux pièces incompatibles.

Catalyseur, sonde lambda et valve

Avant de mesurer pour remplacer une pièce, localisez catalyseur, sonde lambda et éventuelle valve. Sur certaines motos, le boîtier volumineux sous le moteur reste avec le collecteur ; sur d’autres, une partie fonctionnelle se trouve dans la section que l’on envisage de remplacer. Le diamètre ne dit rien de cette architecture.

Un tube universel qui supprime un catalyseur ou un logement de sonde modifie émissions, fonctionnement et conformité. Pour une ligne complète, consultez le guide ligne complète moto et la notice exacte du véhicule.

Diamètre et homologation

Un silencieux 51 mm n’est pas automatiquement homologué parce qu’il se monte. L’homologation concerne une référence, une application, un marquage et une configuration incluant souvent catalyseur et dispositif acoustique. Un adaptateur universel peut rendre l’ensemble mécaniquement assemblable sans le rendre légal sur route.

Vérifiez le véhicule couvert par le certificat, l’année et les composants imposés. Le guide sur l’échappement moto homologué détaille ces contrôles.

Le diamètre change-t-il les performances ?

Oui, la section fait partie de la dynamique des gaz, mais « plus gros » ne signifie pas automatiquement plus puissant. Un tube surdimensionné peut réduire la vitesse des gaz et déplacer la réponse ; une réduction brutale crée une discontinuité. L’effet dépend du moteur, des longueurs, du collecteur, du catalyseur et de la calibration.

Un adaptateur ne doit pas créer un rebord majeur dans le sens du flux ni une obstruction. Pour séparer théorie et gains mesurés, consultez échappement moto, performance et puissance.

Diagnostiquer un raccord trop serré, lâche ou fuyant

Pour un souffle ou une trace noire après montage, utilisez le diagnostic de fuite d’échappement moto.

Pourquoi il ne faut pas forcer le montage

Frapper une cartouche sur un tube trop gros peut fendre l’entrée, décoller une enveloppe carbone ou bloquer définitivement les pièces. Écraser le tube avec un collier pour rattraper un grand jeu crée des plis et des chemins de fuite. Découper davantage les fentes réduit la résistance.

Le soudage, l’expansion ou la fabrication d’un tube exigent matériaux, procédé et géométrie maîtrisés. Confiez ces opérations à un professionnel ; sur un ensemble homologué, confirmez aussi leurs conséquences documentaires.

Checklist avant de commander

• Marque, modèle, année, version moteur et marché de la moto.
• Référence de la ligne actuellement montée.
• Diamètre extérieur de la partie mâle sur deux axes.
• Diamètre intérieur de la partie femelle sur deux axes.
• Présence, référence et état de la bague ou du joint.
• Profondeur d’emboîtement et zone de collier.
• Angle, longueur et position de la patte arrière.
• Dégagement avec roue, bras, frein, repose-pied et bagages.
• Position du catalyseur, de la lambda et de la valve.
• Homologation pour l’application et configuration complètes.

Informations à envoyer au vendeur

Envoyez une photo générale du côté échappement, une photo perpendiculaire du raccord, une photo du pied à coulisse lisible et les mesures écrites avec « intérieur » ou « extérieur ». Ajoutez la profondeur, l’entraxe du support et la référence gravée sur la pièce existante.

Évitez « mon tube fait environ 5 cm ». Cette indication ne permet pas de distinguer 48, 50, 50,8 ou 51 mm, ni de connaître le sens d’assemblage. Une réponse fiable dépend de données exploitables.

Questions fréquentes

Comment mesurer le diamètre d’un silencieux moto ?

Utilisez un pied à coulisse sur la zone propre et ronde, puis relevez intérieur ou extérieur selon le sens d’emboîtement, sur deux axes.

Faut-il mesurer l’intérieur ou l’extérieur ?

Les deux : l’extérieur de la partie mâle et l’intérieur de la partie femelle. Notez aussi profondeur et bague.

Un silencieux 51 mm va-t-il sur un tube 50 mm ?

Pas automatiquement. La tolérance, la fente, le collier et une éventuelle bague doivent être prévus pour cet écart.

50,8 mm et 51 mm sont-ils identiques ?

50,8 mm correspond exactement à deux pouces ; 51 mm peut être un arrondi commercial ou une dimension réelle. Vérifiez le plan.

Que signifie 38–51 mm ?

Une plage obtenue par un adaptateur ou plusieurs pièces, pas la garantie de montage sur toutes les motos comprises entre ces chiffres.

Comment mesurer sans pied à coulisse ?

La circonférence divisée par π donne une estimation extérieure, mais elle est moins fiable et ne révèle pas bien l’ovalisation.

Pourquoi le silencieux entre mais reste lâche ?

Le jeu est trop grand, une bague manque ou l’adaptateur est incorrect. Ne compensez pas avec une grande quantité de pâte.

Peut-on agrandir le raccord au marteau ?

Non. Vous risquez fissure, ovalisation et mauvaise étanchéité. Utilisez un adaptateur ou une opération professionnelle documentée.

À quoi sert la bague graphite ?

Elle centre et étanchéifie certains raccords. Ses dimensions et sa référence doivent correspondre exactement au montage.

Quel collier choisir ?

Celui prévu pour le diamètre extérieur de l’assemblage, la largeur de zone et le type de raccord, idéalement fourni par le kit.

Combien faut-il emboîter les tubes ?

La profondeur définie par le dessin ou la notice. Il n’existe pas une longueur universelle valable pour tous les systèmes.

Peut-on empiler deux réducteurs ?

C’est déconseillé : chaque interface ajoute jeu, fuite, désalignement et bras de levier. Préférez un tube spécifique.

Le diamètre suffit-il pour vérifier la compatibilité ?

Non. Support, angle, longueur, dégagement, catalyseur, sonde et homologation comptent autant.

Un adaptateur peut-il réduire la puissance ?

Une transition mal conçue ou trop restrictive peut perturber le flux. L’effet dépend de tout le système.

Pourquoi mesurer dans deux directions ?

Pour détecter une ovalisation qui ferait bloquer le raccord ou empêcherait un serrage uniforme.

Peut-on mesurer avec le silencieux chaud ?

Non. Risque de brûlure et dilatation faussent le contrôle. Attendez le refroidissement complet.

Un silencieux universel est-il homologué ?

Pas par nature. L’homologation doit couvrir la référence, la moto et la configuration réellement montée.

Que faire si la patte ne s’aligne pas ?

Ne forcez pas. Vérifiez angle, profondeur, entretoises, tube de liaison et référence du produit.

Conclusion

Mesurer un raccord d’échappement ne consiste pas à trouver un seul chiffre. Relevez l’extérieur du tube mâle, l’intérieur de la pièce femelle, l’ovalisation, la profondeur, la bague et la zone de serrage. Vérifiez ensuite angle, support, dégagements et homologation. Cette méthode évite l’achat d’un silencieux qui « fait 51 mm » sur le papier mais fuit, force ou tombe mal sur la moto. Pour replacer ces dimensions dans le choix global, consultez le guide échappement moto.

Sources techniques : entrée universelle LeoVince, plan coté LeoVince, notice de montage LeoVince et notice de montage Scorpion.
