Le compteur de vitesse numérique moto 7 pouces est un kit d’instrumentation universel destiné au remplacement d’un compteur usé ou à la création d’un cockpit personnalisé. Le modèle S78 associe un large écran numérique, un odomètre et un capteur de vitesse séparé. Son installation demande toutefois une adaptation mécanique et électrique propre à chaque moto.
« Universel » signifie que le produit n’est pas moulé pour un modèle unique. Cela ne garantit ni une connexion directe au faisceau d’origine ni la disponibilité de tous les témoins. Avant l’achat, comparez les dimensions, la tension, le schéma électrique, le type de capteur et les signaux disponibles sur votre véhicule.
Moderniser le cockpit sans masquer les informations essentielles
Un grand affichage facilite la lecture de la vitesse et de la distance parcourue. Le compteur doit être placé dans l’axe du pilote sans gêner la direction, la clé, la bulle ou les témoins obligatoires. Une fixation rigide limite les vibrations et protège les connexions.

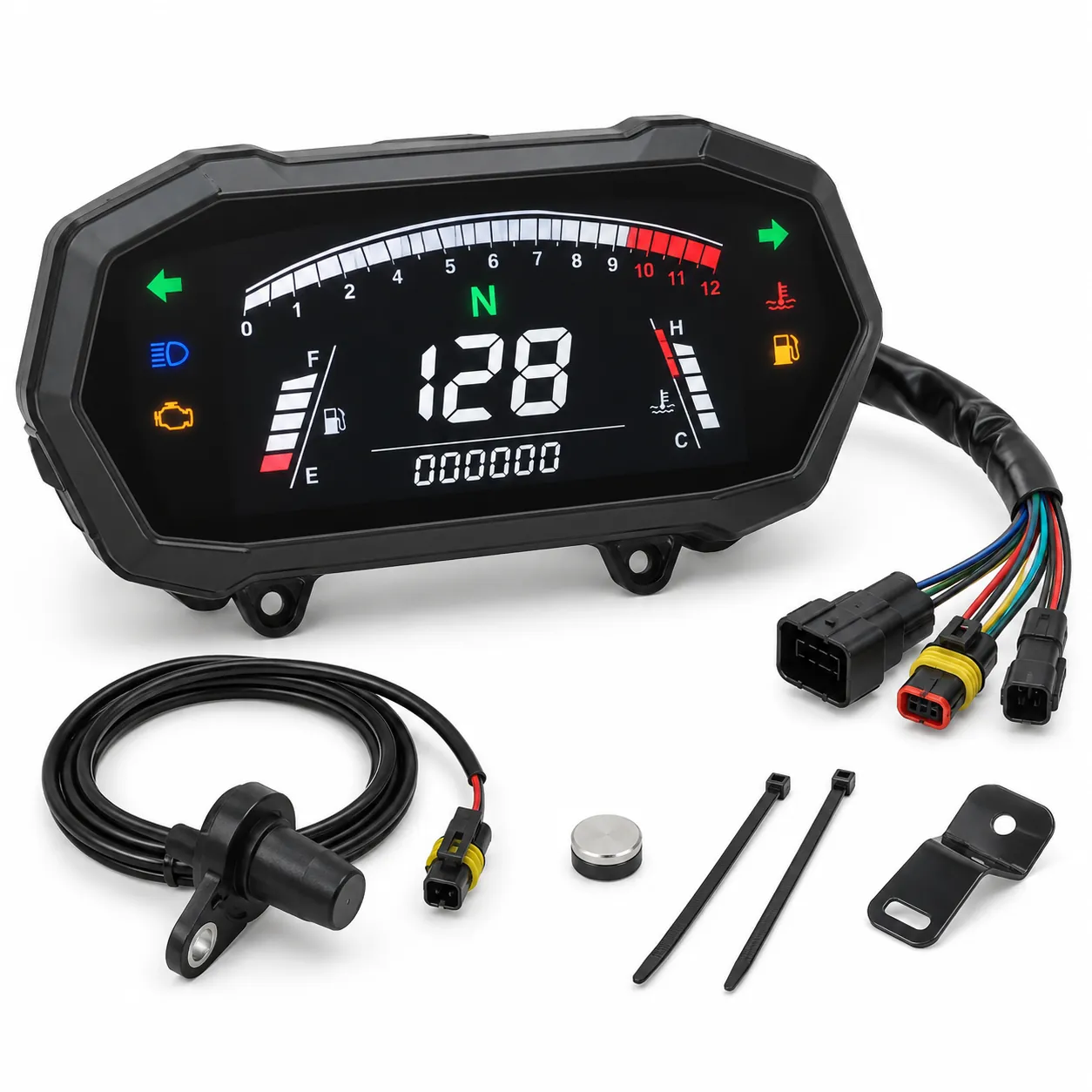

Les icônes visibles sur l’écran ou sur les photographies représentent les possibilités du tableau de bord. Une fonction ne peut s’afficher que si le compteur reçoit un signal électrique compatible. Le niveau de carburant, le régime moteur, le rapport engagé, la température ou les voyants nécessitent parfois des capteurs, adaptateurs ou interfaces supplémentaires.
Caractéristiques du kit
| Élément | Description |
|---|---|
| Type | Compteur de vitesse et odomètre numérique universel. |
| Format annoncé | Écran de 7 pouces, modèle S78. |
| Boîtier | Construction ABS annoncée résistante aux intempéries. |
| Mesure de vitesse | Capteur externe et élément magnétique à installer sur la roue. |
| Connexion | Faisceau multiconducteur à adapter selon le schéma de la moto. |
| Usage | Remplacement, restauration ou préparation de cockpit personnalisé. |
Vérifier la compatibilité électrique
Identifiez la tension nominale de la moto et obtenez le schéma du faisceau d’origine. Chaque fil doit être associé à sa fonction avant tout branchement : alimentation après contact, masse, éclairage, clignotants, plein phare, point mort et signaux éventuels. Ne vous fiez jamais uniquement à la couleur des fils, car elle varie selon les constructeurs et les années.
- Mesurez la tension avec un multimètre.
- Repérez chaque signal sur le schéma d’atelier.
- Vérifiez si les signaux sont analogiques, impulsionnels ou transmis par réseau numérique.
- Utilisez des connecteurs automobiles étanches et sertis correctement.
- Protégez l’alimentation avec un fusible adapté.
Sur une moto récente équipée d’un réseau CAN, le compteur universel peut ne pas interpréter directement les données. Une interface dédiée ou une intervention professionnelle peut être nécessaire.
Installation du capteur de vitesse
- Choisissez un point fixe sur la fourche ou près de la roue, sans gêner le freinage.
- Fixez le capteur sur un support rigide.
- Placez l’aimant sur une partie tournante adaptée, loin de l’étrier et du disque.
- Réglez l’écart entre aimant et capteur selon les instructions du kit.
- Faites tourner la roue à la main pour vérifier qu’aucun élément ne se touche.
- Acheminez le câble en laissant assez de jeu pour le débattement de la suspension et le braquage.
- Fixez le câble sans le tendre ni le rapprocher d’une zone chaude.
Un aimant mal fixé peut se détacher à vitesse élevée. Utilisez la fixation prévue, contrôlez-la régulièrement et ne collez jamais un élément sur une surface grasse ou rouillée.
Calibrer correctement la vitesse
La précision dépend généralement de la circonférence de roue programmée et du nombre d’impulsions reçues par tour. Mesurez la distance réellement parcourue par le pneu en un tour complet, avec le pilote ou une charge représentative si la procédure le demande. Entrez cette valeur dans l’unité indiquée par la notice.
Comparez ensuite l’affichage avec une référence GPS stable, sur une route sûre et à plusieurs vitesses. Ajustez progressivement le paramètre. Le compteur ne doit pas sous-estimer la vitesse réelle ; respectez les exigences réglementaires applicables dans votre pays.
Odomètre et kilométrage
Le compteur enregistre la distance calculée à partir du capteur. Selon la version, le kilométrage total initial peut être non modifiable. Notez le kilométrage de l’ancien compteur, conservez une preuve du remplacement et respectez les obligations légales de transparence lors d’une revente.
Résistance à la pluie
Le boîtier est présenté comme étanche, mais la résistance de l’installation dépend aussi du passage des câbles et des connecteurs. Orientez les prises vers le bas lorsque c’est possible, utilisez les joints adaptés et évitez qu’un câble guide l’eau vers le boîtier.
N’utilisez pas de nettoyeur haute pression sur l’écran. Une condensation interne, un affichage instable ou des traces d’oxydation imposent de couper l’alimentation et de contrôler l’étanchéité.
Diagnostic des défauts courants
| Problème | Contrôles |
|---|---|
| Écran éteint | Fusible, masse, alimentation après contact et polarité. |
| Vitesse à zéro | Position du capteur, aimant, écart, câblage et réglage d’impulsion. |
| Vitesse incorrecte | Circonférence programmée et nombre d’impulsions par tour. |
| Voyant inversé | Type de signal et logique positive ou négative du faisceau. |
| Affichage intermittent | Connecteurs, masse, vibrations et tension de charge. |
Entretien et sécurité
Inspectez les fixations, le faisceau et le capteur à chaque entretien. Nettoyez l’écran avec une microfibre douce. Toute modification d’instrumentation doit conserver les témoins et informations exigés pour la circulation. Si vous ne disposez pas du schéma électrique ou des outils de mesure, faites réaliser le montage par un professionnel.
Données essentielles
Spécifications du compteur S78
| Type | Compteur de vitesse et odomètre numérique universel |
|---|---|
| Format annoncé | 7 pouces |
| Modèle | S78 |
| Boîtier | ABS, résistance aux intempéries annoncée |
| Mesure | Capteur de roue et aimant |
| Installation | Adaptation mécanique et électrique requise |
Montage et calibrage
Installer le compteur
- Identifier chaque fil avec le schéma de la moto.
- Fixer l’écran sur un support rigide.
- Installer capteur et aimant sans gêner le frein.
- Acheminer le câble avec le débattement nécessaire.
- Programmer la circonférence de roue.
- Comparer la vitesse avec une référence fiable.
Une interface peut être nécessaire sur les motos équipées d’un réseau CAN.
Réponses avant commande
Questions fréquentes
Le compteur est-il plug-and-play ?
Non. Le faisceau et la fixation doivent être adaptés à la moto.
Convient-il à toutes les motos ?
Il faut vérifier tension, dimensions, signaux, points de fixation et compatibilité électrique.
Le capteur de vitesse est-il inclus ?
La fiche d’origine indique un capteur séparé fourni avec le compteur.
Comment régler la vitesse ?
Programmez la circonférence réelle de la roue et le nombre d’impulsions par tour.
Les couleurs de fils sont-elles universelles ?
Non. Utilisez le schéma électrique et un multimètre.
Fonctionne-t-il avec un réseau CAN ?
Pas nécessairement directement ; une interface dédiée peut être requise.
Tous les voyants fonctionneront-ils ?
Seulement si la moto fournit des signaux compatibles et correctement raccordés.
Peut-on reprendre le kilométrage ancien ?
Cela dépend du modèle. Conservez toujours la preuve du kilométrage au remplacement.
Le boîtier est-il étanche ?
Il est annoncé résistant aux intempéries, mais les connecteurs et le montage doivent aussi être protégés.
Pourquoi la vitesse reste-t-elle à zéro ?
Contrôlez l’aimant, l’écart du capteur, le câblage et le paramètre d’impulsion.
Peut-on le monter soi-même ?
Oui avec de solides compétences électriques ; sinon, confiez le montage à un professionnel.
Comment entretenir l’écran ?
Utilisez une microfibre douce et inspectez régulièrement câbles, joints et fixation.
