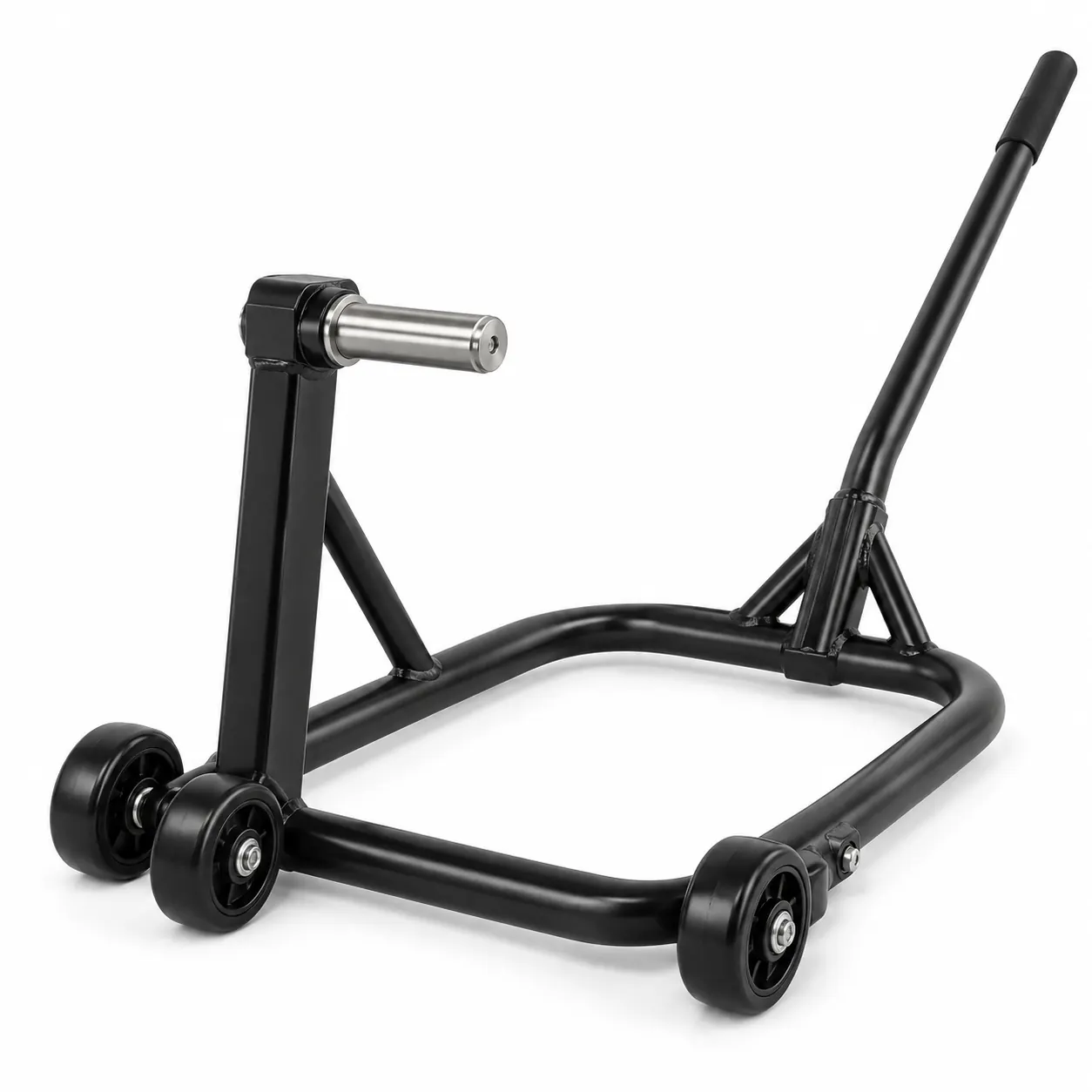

Cette béquille arrière est conçue pour lever une moto équipée d’un bras oscillant monobras et d’un moyeu compatible avec un axe de 40,4 mm. Sa structure tubulaire noire, son long levier et ses roulettes permettent d’accompagner le mouvement de levage sur un sol plat.
Le diamètre 40,4 mm est le critère principal, mais il ne suffit pas à garantir le montage. Il faut aussi contrôler le côté d’insertion, la profondeur utile, la présence d’un roulement dans l’axe, l’espace autour du moyeu et la masse de la moto.
Caractéristiques connues
| Élément | Description |
|---|---|
| Type | Béquille arrière pour bras oscillant monobras. |
| Axe | Diamètre annoncé 40,4 mm. |
| Structure | Cadre tubulaire métallique renforcé, finition noire. |
| Déplacement | Roulettes d’atelier pour accompagner le levage. |
| Commande | Long bras de levier avec poignée. |
| Usage | Entretien, nettoyage, inspection et stockage sur sol adapté. |
Mesurer le moyeu avant la commande
Mesurez au pied à coulisse le diamètre intérieur réel du moyeu dans lequel l’axe doit entrer. Vérifiez plusieurs points afin de détecter une portée conique ou une bague. Relevez aussi la profondeur disponible et le côté d’accès. Un écart de quelques dixièmes peut empêcher l’insertion ou créer un jeu dangereux.
- Diamètre intérieur du moyeu.
- Profondeur minimale d’engagement.
- Côté gauche ou droit d’insertion.
- Dégagement avec roue, disque, couronne et échappement.
- État de la portée: propre, non déformée et sans bavure.
À quoi sert une béquille monobras
Une fois la compatibilité établie, elle permet de maintenir la roue arrière dégagée pour nettoyer la jante, inspecter le pneu ou faciliter certaines opérations prévues par le constructeur. Elle ne remplace pas un pont élévateur ni des chandelles lorsqu’une intervention déplace fortement le centre de gravité.
Procédure de levage
- Choisissez un sol horizontal, solide, propre et non glissant.
- Contrôlez l’axe, les soudures, les roues et les fixations de la béquille.
- Placez la moto au point mort et demandez à une seconde personne de la maintenir verticale.
- Alignez l’axe avec le moyeu sans forcer ni frapper.
- Enfoncez l’axe sur toute sa portée utile.
- Abaissez progressivement le levier en gardant la moto alignée.
- Vérifiez la stabilité avant de relâcher la moto.
Descendre la moto
Dégagez la zone, tenez fermement le guidon et faites assister la manœuvre. Relevez lentement le bras de la béquille jusqu’à ce que le pneu touche le sol, puis stabilisez la moto sur sa béquille latérale avant de retirer l’axe du moyeu.
Opérations autorisées et limites
Le nettoyage, l’inspection visuelle et les opérations légères sont les usages les plus simples. Avant de déposer une roue, un amortisseur ou une pièce lourde, consultez le manuel d’atelier: le point de support et la répartition des charges peuvent changer. Ne montez jamais sur la moto lorsqu’elle est uniquement soutenue par cette béquille.
Entretien et contrôle
Nettoyez l’axe après usage et appliquez une protection anticorrosion légère sans contaminer les freins. Contrôlez le libre roulement des roues, le serrage des fixations, les déformations et les fissures autour des soudures. Retirez immédiatement du service une béquille endommagée.
Sécurité
N’utilisez pas la béquille sur gravier, pente, dalle cassée ou sol glissant. Ne dépassez pas une charge que le fabricant n’a pas confirmée et ne placez aucune partie du corps sous la moto sans supports secondaires adaptés. La compatibilité finale doit être validée par mesure, pas seulement par le nom du modèle.
Support d’atelier
Spécifications de la béquille
| Type | Béquille arrière monobras |
|---|---|
| Axe annoncé | 40,4 mm |
| Structure | Cadre tubulaire métallique noir |
| Mobilité | Roulettes d’accompagnement |
| Compatibilité | Mesure du moyeu, profondeur et côté obligatoires |
Stabilité avant tout
Lever la moto
- Travailler sur un sol plan et solide.
- Contrôler la béquille et mesurer le moyeu.
- Faire maintenir la moto verticale.
- Insérer l’axe sans forcer.
- Abaisser le levier progressivement.
- Vérifier la stabilité avant toute intervention.
Réponses avant levage
Questions fréquentes
Convient-elle à toutes les motos monobras ?
Non. Le moyeu doit accepter précisément l’axe de 40,4 mm et offrir le dégagement nécessaire.
Comment mesurer le moyeu ?
Utilisez un pied à coulisse et contrôlez diamètre, profondeur et éventuelle conicité.
Le côté d’insertion est-il important ?
Oui. Certains moyeux ne sont accessibles que d’un côté et l’environnement de la roue diffère.
Peut-on forcer l’axe ?
Non. Une résistance anormale indique une mesure, un alignement ou une portée incorrecte.
Faut-il être deux ?
Une seconde personne est fortement recommandée pour maintenir la moto verticale pendant la manœuvre.
Peut-on l’utiliser sur une pente ?
Non. Utilisez uniquement un sol horizontal, solide et non glissant.
Puis-je monter sur la moto levée ?
Non. Ne montez jamais sur une moto soutenue uniquement par une béquille d’atelier.
Permet-elle de démonter la roue ?
Cela dépend de la moto et de la manière dont le moyeu est soutenu; suivez le manuel d’atelier.
Convient-elle au stockage ?
Oui si la compatibilité et la stabilité sont validées et si la zone reste inaccessible aux chocs.
Comment entretenir l’axe ?
Nettoyez-le, contrôlez son état et protégez-le légèrement contre la corrosion.
Que vérifier sur la structure ?
Soudures, tubes, roues, axes de roulettes, fixations et absence de déformation.
Quand faut-il cesser de l’utiliser ?
Dès qu’une fissure, une déformation, un jeu anormal ou une roue bloquée apparaît.
